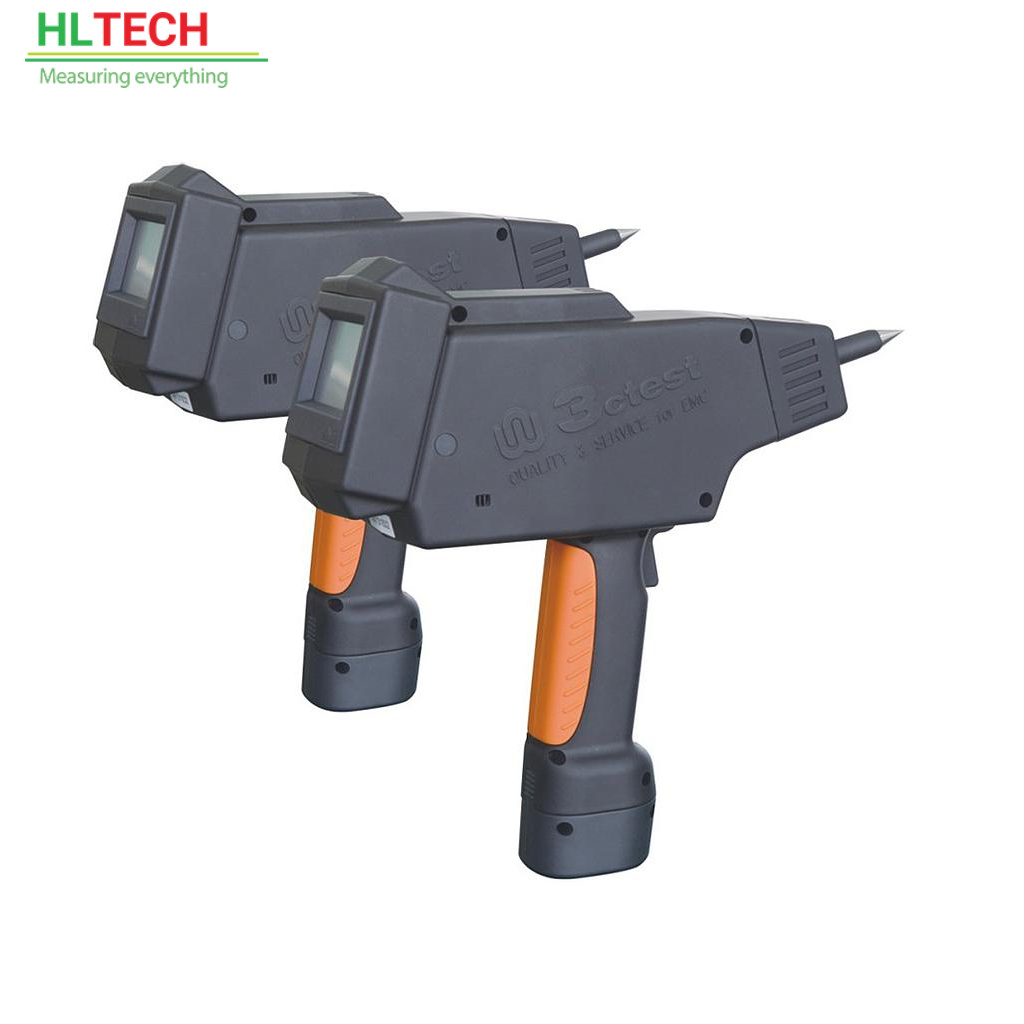

Thiết bị mô phỏng phóng tĩnh điện cầm tay 3ctest EDS 20H (1 kV – 20 kV（±5%))

- Các thông số kỹ thuật:

Phóng điện qua tiếp xúc: 1 kV – 20 kV（±5%）

Phóng điện qua không khí: 1 kV – 20 kV（±5%)

Bước điện áp: 100 V

Thời gian giữ: ＞ 5 giây

Phân cực: Dương, âm

Mô-đun RC: Màn hình LCD

Độ ẩm & Nhiệt độ: Máy đo độ ẩm tích hợp, để ghi lại và bảo vệ

Tần số lặp lại: Đơn / 0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 Hz

Chế độ kích hoạt: Thủ công / tự động

Xung: 1 – 9,999

Phóng điện qua tiếp xúc: 150 pF / 330 Ω

Quy trình tóm tắt: Thử nghiệm theo các cấp độ tiêu chuẩn khác nhau

Thời gian tăng: 0.8 ns ± 25%

Chương trình kiểm tra bắt đầu nhanh: Đơn giản và dễ dàng thiết lập lại dữ liệu trực tuyến

Quy trình đánh giá: Kiểm tra phóng điện qua tiếp xúc ở tần số 20 Hz, đánh giá các điểm kiểm tra của DUT

Quy trình kiểm tra tiêu chuẩn: Theo IEC / EN 61000-4-2

- Thông số chung:

Nhiệt độ hoạt động: 15oC -35oC

Độ ẩm hoạt động: 30%-60%

Áp suất không khí hoạt động: 86 kPa-106 kPa

Điện áp hoạt động: 100V / 240V (±10%); 50/60Hz;

Cấu hình mặc định: 220 V, 50 Hz (đối với Trung Quốc đại lục)

Trọng lượng xấp xỉ. 8.5kg

Trọng lượng (súng EDS): Xấp xỉ 1.8 kg
