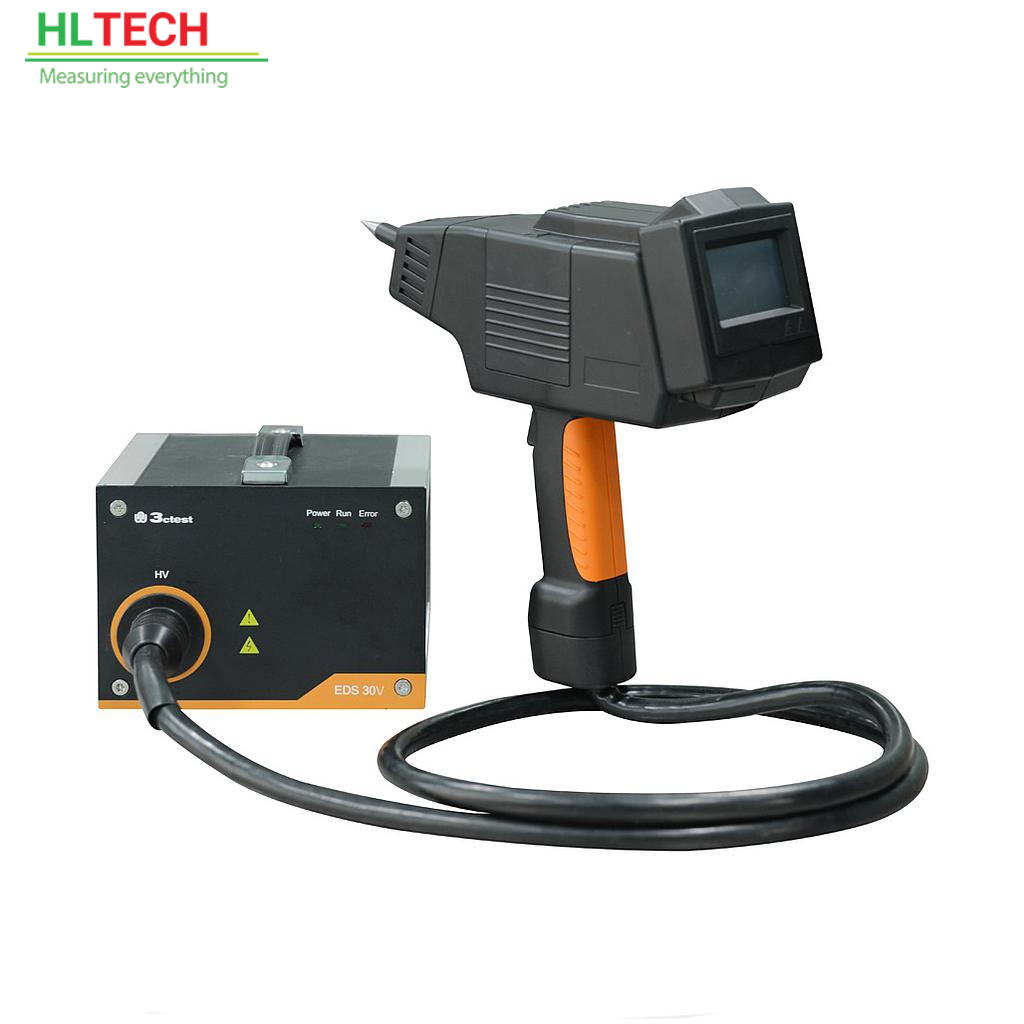

Thiết bị mô phỏng phóng tĩnh điện 3ctest EDS 30V (200V – 30.000V, +/-5%)

- Các thông số kỹ thuật:

Phóng điện qua tiếp xúc: 200V – 30.000V, +/-5%

Phóng điện qua không khí: 200V – 30.000V, +/-5%

Bước điện áp: 100 V

Thời gian giữ: > 5 giây

Phân cực: +/-

Nhận dạng mô-đun RC: Nhận dạng tự động và hiển thị LCD

Nhiệt độ và độ ẩm: Nhiệt ẩm kế tích hợp có chức năng ghi và bảo vệ

Tốc độ lặp xung: đơn/0.1/0.2/0.5/1/2/5/10/20 Hz

Chế độ kích hoạt: thủ công & tự động

Bộ đếm xung: 1-9999

Mô-đun phóng điện:

330pF / 2000Ω

150pF / 2000 Ω

330pF / 330 Ω

150 pF / 330 Ω

Thời gian tăng: 0.7-1.0 ns

Quy trình đánh giá: Kiểm tra phóng điện tiếp xúc ở tần số 20 Hz, đánh giá các điểm kiểm tra của DUT

- Thông số chung:

Tổng trọng lượng: Khoảng 12.0 kg

Trọng lượng (súng EDS): Khoảng 2.0 kg

Nhiệt độ môi trường: 15oC - 35oC (điều kiện hoạt động)

Độ ẩm tương đối: 30%-60% (điều kiện hoạt động)

Áp suất không khí: 86 kPa-106 kPa

Nguồn điện làm việc: 100V - 240V +/-10%, 50/60 Hz
